Accessoires, connectique, coffrets
Câble :
Tension maximale en fonctionnement : 1.8kV continu
Plage de températures de fonctionnement : -40°C à +90°C
Âme souple cuivre étamé classe 5 (EN 60228)
Testé au vieillissement de longue durée, 20 000 H à 120°C
Résistant aux conditions climatiques sévères : UV
+ cycles rapides basse / haute température.
Désignation : PV-1000F
Température maximale admissible à l’âme : 120°C
Fiche Technique
Cable Norme NF
Connecteurs MC4 :
Réduisez les pertes de puissance, les temps d’arrêt, les heures consacrées à l’entretien et les risques d’incendie de votre système photovoltaïque en utilisant les connecteurs MC4 et MC4-Evo 2 originaux. La technologie de contact MULTILAM unique garantit une excellente fiabilité à long terme et une faible résistance de contact pendant tout le cycle de vie du produit.
Système de verrouillage Snap-In
Classe de protection IIPlage de température de -40 à +90°
Connecteur MC 4 Original
Notice de Montage
Connecteurs MC4 EVO2 :

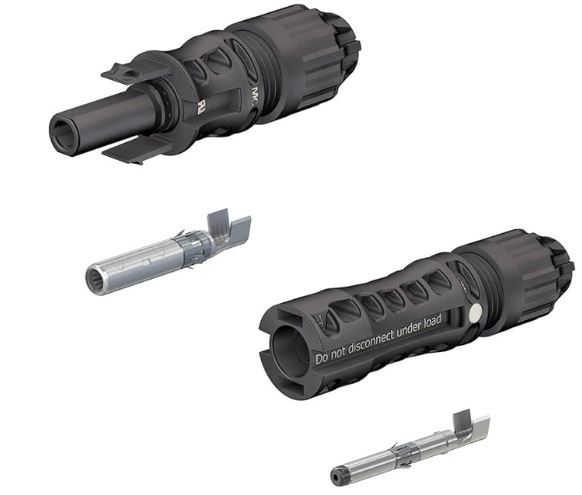

Le connecteur MC4-Evo 2 original garantit une performance optimale même dans des environnements difficiles. De plus, il combine les meilleures caractéristiques pour les connecteurs PV DC telles que :
– DC 1 500 V certifié (TÜV/UL/JET)
– Courant nominal maximal 69 A
– Tests au brouillard salin et résistance à l’ammoniac
Connecteurs MC4 Dérivation Y :

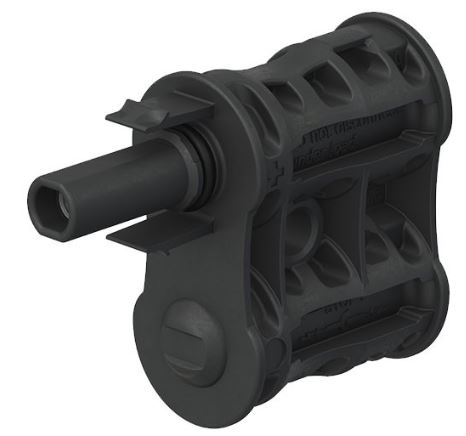

Connecteur de dérivation pour le raccordement en parallèle (ou série-parallèle) simple et en toute sécurité de modules photovoltaïques.
- Connecteurs MC4 Y originaux mâle+femelle
- Raccords en parallèle rapides et étanches
- Indémontable sans outil
Connecteur de Dérivation MC4 Evo 2
Connecteurs de terre :
Réalise la liaison équipotentielle
Contact électrique avec l’aluminium du panneau par boulonnage
Raccordement assuré par serrage du conducteur de terre
Connecteur de terre
Fiche Technique RAYVOLT
Manuel Utilisation RAYVOLT 2
Coffrets
Vous trouverez ci-dessous les coffrets les plus courants.
N’hésitez pas à nous consulter pour toute configuration particulière
Caractéristiques coffrets 3-6 kWa :
Coffret de protection précablé intégrant un disjoncteur différentiel, un parafoudre ET2-40DBG/335-2 et sa protection pour installation photovoltaïque, partie courant alternatif, conforme au guide: UTE C 15-712-1.
Coffret étanche IP65
Disjoncteur différentiel 30 mA de 16, 20, 25 ou 32A
Parafoudre type 2 In 20 kA / Imax 40 kA
Protection mode commun et différentiel
Caractéristiques coffrets DC 1 MPPT :
Coffret de protection précablé intégrant un interrupteur sectionneur, un parafoudre DC pour installation photovoltaïque, partie courant continu, conforme au guide UTE C 15-712-1.
Coffret étanche IP65
Parafoudre 600Vdc ou 1000Vdc
Interrupteur sectionneur DC
1 à 4 strings raccordables
Disponible avec bobine de déclenchement à distance (MX,MN)
Fiches coffrets AC :
Coffret AC 3KW 1 onduleur TRI
Coffret AC 3-4-5-6KW 1 onduleur mono
Coffret AC 6KWA 2 onduleurs mono
Coffret AC 9 KWA 3 onduleurs mono
Coffret AC 9 KWA 1 onduleur tri
Coffret AC 36KWA 6 onduleurs mono
Coffret AC 36KWA 2 onduleurs tri
Coffret AC 100 kVA 5 onduleurs tri
Fiches coffrets DC et parafoudre :
Coffret DC 1 string sans parafoudre
Coffret DC 1 string avec parafoudre
Coffret DC 2 strings avec parafoudre
Coffret DC 3 strings avec parafoudre
Coffret DC 4 strings avec parafoudre
Coffret DC 2 strings sans parafoudre
Coffret DC 2 + 2 strings pour 2 MPPT
Coffret DC 2 strings avec parafoudre
Coffret DC pompier
Parafoudre T2
